发明专利授权:一种电源智能化管理控制系统

2025年8月25日

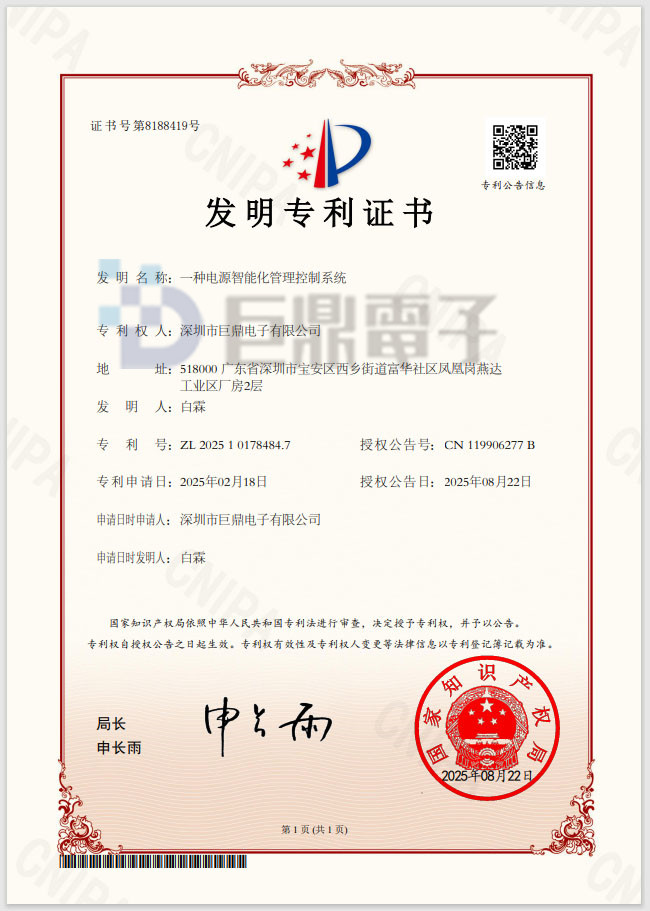

发明专利证书:一种电源智能化管理控制系统

1.一种电源智能化管理控制系统,其特征在于:该电源智能化管理控制系统包括:电源处理模块,电流采样模块,电压比较模块,智能控制模块,取电处理模块,电能调节模块,输出处理模块和输出模块;所述电源处理模块,与智能控制模块连接,用于接入和传输交流电能并对传输的交流电能进行降压和整流滤波处理,输出第一电能,在接收智能控制模块输出的逆变信号时,对第一电能进行逆变、变压和整流处理,输出第二电能;所述电流采样模块,与所述电源处理模块和智能控制模块连接,用于对传输的交流电能进行电流采样并输出采样信号,接收第一电能并对采样信号进行转换和放大滤波处理,输出第一电压信号,在接收到智能控制模块输出的取电信号时,停止输出第一电压信号;所述电压比较模块,与所述电流采样模块、取电处理模块和智能控制模块连接,用于设定过压阈值,在接收到智能控制模块输出的分流信号时,对过压阈值和取电处理模块输出的第二电压信号进行减法处理并输出第三电压信号,在第一电压信号大于过压阈值或第三电压信号大于过压阈值时,输出第一电位信号;所述取电处理模块,与所述电流采样模块和智能控制模块连接,用于在接收到智能控制模块输出的取电信号或分流信号时,对采样信号进行分流处理并对分流后的采样信号进行转换和放大滤波处理,输出第二电压信号,对分流后的采样信号进行整流和存储处理并输出第三电能;所述智能控制模块,用于接收第一电压信号和第二电压信号,输出逆变信号,并在接收到第一电位信号时,输出分流信号,在所需的输出电压大于第二电能时,输出取电信号,在输出分流信号或取电信号时,输出脉冲信号;所述电能调节模块,与所述取电处理模块和智能控制模块连接,用于在接收到脉冲信号时,对接收的第三电能进行电压调节处理并输出第四电能,对脉冲信号进行整流滤波处理并输出驱动信号;所述输出处理模块,与所述电源处理模块、电能调节模块和输出模块连接,用于对第二电能进行存储和滤波处理并传输第二电能,存储第四电能并与第二电能进行叠加处理,输出第五电能,在接收到驱动信号时,传输第五电能;所述输出模块,用于将接收的第二电能或第五电能传输给连接的用电设备。

2.根据权利要求1所述的一种电源智能化管理控制系统,其特征在于,所述电源处理模块包括电源接口、电能处理装置、第一逆变器、第一变压器和第一整流器;所述电流采样模块包括第一互感器;所述智能控制模块包括第一控制器;所述电源接口的输出端穿过第一互感器的中心并与电能处理装置的输入端连接,电能处理装置的输出端连接第一逆变器的第一端,电能处理装置的接地端连接第一逆变器的第二端,第一逆变器的第三端和第四端分别连接第一变压器的原边的第一端和第二端,第一变压器的副边的第一端和第二端与输出处理模块连接,第一逆变器的第五端连接第一控制器的IO8端。

3.根据权利要求2所述的一种电源智能化管理控制系统,其特征在于,所述电流采样模块还包括第一可控硅、第一电阻、第一电容、第一开关管、第二电阻和第一处理装置;所述第一可控硅的一端连接第一互感器的第一输出端,第一可控硅的另一端连接第一电容的一端和第一处理装置的第一输入端并通过第一电阻连接第一电容的另一端、第一开关管的发射极、第一处理装置的第二输入端、第一互感器的第二输出端和地端,第一处理装置的输出端连接第一控制器的IO3端和电压比较模块,第一可控硅的控制端连接第一开关管的集电极并通过第二电阻连接电能处理装置的输出端,第一开关管的基极连接第一控制器的IO1端。

4.根据权利要求3所述的一种电源智能化管理控制系统,其特征在于,所述取电处理模块包括第二可控硅、第二处理装置、第二整流器、第一二极管、第二二极管和储能装置;所述第二可控硅的一端连接第一互感器的第一输出端,第二可控硅的另一端连接第二处理装置的输入端和第二整流器的第一端,第二处理装置的输出端连接第一控制器的IO4端和电压比较模块,第二整流器的第二端接地,第二可控硅的控制端连接第一二极管的阴极和第二二极管的阴极,第一二极管的阳极和第二二极管的阳极分别连接第一控制器的IO1端和IO2端,第一整流器的第三端和第四端分别连接储能装置的第一端和第二端。

5.根据权利要求4所述的一种电源智能化管理控制系统,其特征在于,所述电压比较模块包括电压阈值装置、减法装置、第一模拟开关、第一电源、第四电阻、第二开关管、第一比较器和第三电阻;所述减法装置的第一输入端连接电压阈值装置和第一模拟开关的IN1端,减法装置的第二输入端连接第二处理装置,减法装置的输出端连接第一模拟开关的IN1端和第一控制器的IO7端,第一模拟开关的OUT1端和OUT2端均连接第一比较器的反相端,第一比较器的同相端连接第二处理装置的输出端,第一模拟开关的CTRL1端连接第二开关管的集电极并通过第四电阻连接第一电源,第一模拟开关的CTRL2端连接第二开关管的基极和第一控制器的IO2端,第一比较器的同相端连接第一处理装置的输出端,第一比较器的输出端通过第三电阻连接第一控制器的IO5端。

6.根据权利要求4所述的一种电源智能化管理控制系统,其特征在于,所述输出处理模块包括第二电容、第三电容、第三二极管、第一功率管和第四二极管;所述输出模块包括输出端口;所述第二电容的一端连接第三二极管的阳极、第一整流器的第三端和第三电容的第一端,第三电容的第二端连接第一功率管的漏极,第一功率管的源极连接第四二极管的阳极,第四二极管的阴极连接第三二极管的阴极和输出端口的一端,第二电容的另一端连接输出端口的另一端、第一整流器的第四端和地端,第一功率管的栅极连接电能调节模块。

7.根据权利要求6所述的一种电源智能化管理控制系统,其特征在于,所述电能调节模块包括第一电感、第二功率管、第三可控硅、第五二极管和第四电容;所述第二功率管的漏极连接第三可控硅的阳极并通过第一电感连接储能装置的第一端,第二功率管的栅极连接第一控制器的IO6端和第五二极管的阳极,第五二极管的阴极连接第三可控硅的控制端和第一功率管的栅极并通过第四电容连接储能装置的第二端和地端,第三可控硅的阴极连接第三电容的第二端。
